[IP시험] KOLAS 방진(분진)시험-IP5X(카테코리1,2), IP6X(카테고리 1)

안녕하세요^^ 국제공인시험기관, 한국신뢰성기술센터입니다.

이번 포스팅은, 방진시험에 대한 것입니다.

규격은 KS C IEC 60529:2013 외함의 밀폐 보호등급 구분(IP코드)을 따릅니다.

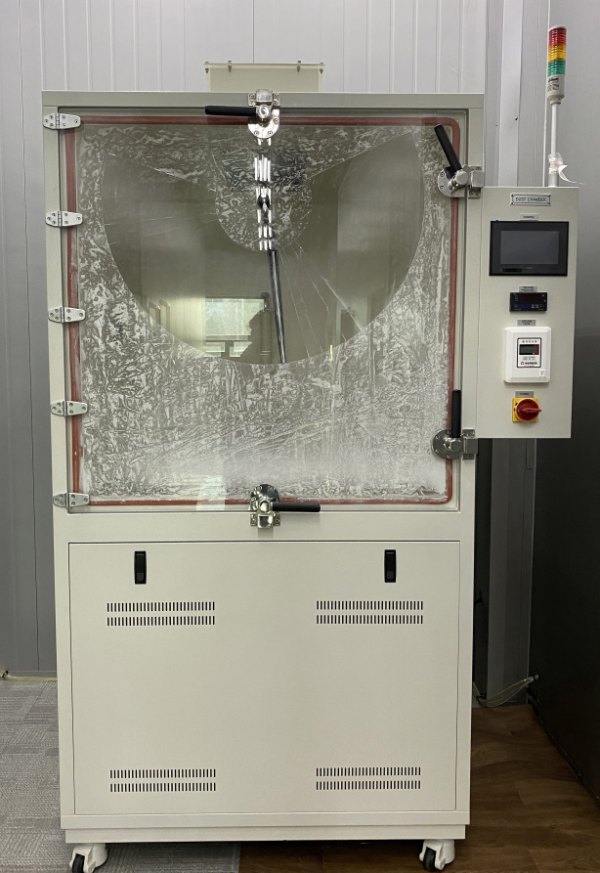

아래 시험 장비는 방진시험 장비입니다.

IP5X, IP6X의 IP인증을 받을 수 있습니다.

카테고리 1의 외함: 시험용 외함은 시험 챔버 내부에 두고 진공 펌프로 외함 내부의 압력을 주위 기

압 미만으로 유지시킨다. 흡입 연결기는 이 시험을 위해 특별히 제공된 구멍에 연결한다. 관련 제품

표준에 명시되지 않았다면, 이 구멍은 취약한 부분 근처에 있어야 합니다.

시험의 목적은 단위 시간당 부피 60을 넘지 않는 추출 속도로 시험용 시료 외함 부피의 80배인 공기

를 외함 내로 끌어당기는 것입니다. 어떠한 경우에도 감압은 그림 2에 있는 압력계로 2 kPa(20 mbar)을

초과해서는 안됩니다.

단위 시간당 부피가 40∼60인 추출 속도를 얻을 경우, 시험 시간은 2시간으로 합니다.

최대 감압이 2 kPa(20 mbar)하에서 추출 속도가 단위 시간당 부피 40보다 작을 경우, 부피 80을 끌

어들일 때까지 또는 8시간 경과할 때까지 시험은 계속됩니다.

카테고리 2 외함: 시험 중 외함은 시험 챔버 내부의 통상 운전 위치에 두고, 진공 펌프에 연결시키지

않는다. 통상 열려 있는 배수구(drain-hole)는 시험 동안 열린 채 두어야 합니다.

시험은 8 h 동안 계속 되어야 합니다.

IP5X는 카테고리 1 외함과 카테고리 2 외함 중에 선택이 가능합니다.

IP6X는 카테고리 1 외함만 가능합니다.

아래 사진은 실제 시험 사진이며, 카테고리 1 외함을 적용했을 때의 사진입니다.
