시험조건 : 온도 (-32 ℃ , 50 ℃ ) , 진동 4.28 G RMS 시험시간 : 온도 각유지 4 H (3Cycle) , 진동 구간 1 min 시험축 : Z축 |

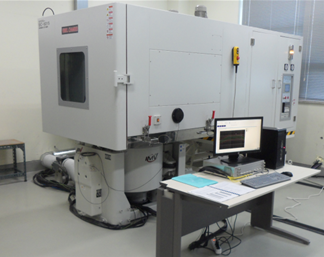

•Chamber Size : (1 200 X 1 200 X 1 000) mm
(W X D X H)
•Frequency Range : (4 ~ 2 600) Hz
•Sine Force : 24 kN
•Random Force(rms) : 24 kN
•Shock Force(peak) : 48 kN
•Maximum acceleration : 490.5 m/s2 (50 G)
•Maximum supporting load : 400 kg
•Temp. range : (-60 ~ 150) ℃
•Humidity range : (25 ~ 98) % R.H.
•Displacement : 50.8 mm
아래사진은 시험장비에 제품이 장착되었을때 사진입니다.
시험조건에 맞는 복합진동 프로파일을 입력 후 시험을 시작합니다.
※ 시험시료는 보안을 위해 모자이크 처리 하였습니다.
*결과그래프 Sample
|

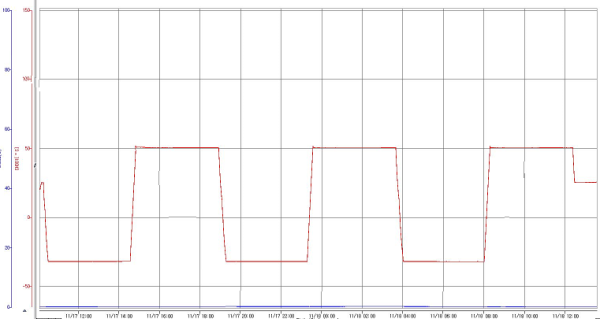

온도 |

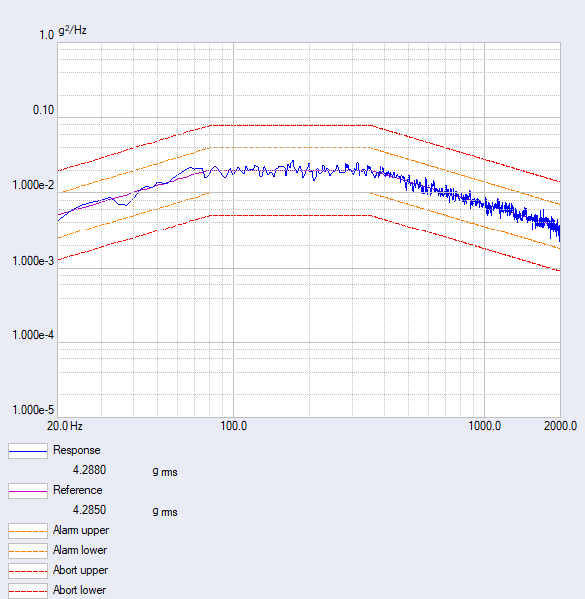

진동 |
|
|
|
위 그림은 복합진동 시험 후 결과에 대한 그래프입니다.
모든 시험과정은 시험 성적서 첨부되며 규격에 맞게 시험을 진행한 경우 KOLAS 인증 성적서로 발급 가능합니다.
신뢰성의 모든것! 한국신뢰성기술센터.
신뢰성 시험 문의는 아래로 연락주시면 됩니다.
