안녕하세요^^ 국제공인시험기관, 한국신뢰성기술센터입니다.
이번 포스팅은 방산용 장비의 복합진동시험입니다.
이 시험의 목적은 방산장비에 복합진동 환경에서 운영이 될 경우
문제를 유발할 수 있는 약점이나 오류를 찾기 위함입니다.
시험방법은 아래와 같습니다.
(1) Test type : 복합진동
(2) 주 파 수 : (20 ~ 2 000) Hz
(3) 가 속 도 : 49.98 m/s2
(4) 시험온도 : (-40 ~ 71) ℃
(5) 변 화 율 : 5 ℃
(6) 시 험 축 : Z축

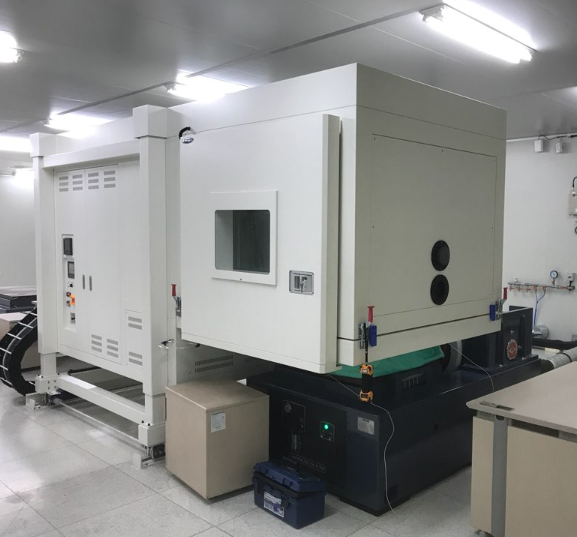

• 진동 Model : LT0808
• Frequency Range : 5~2,550Hz
• Sine Force : 24KN
• Random Force : 20KN rms
• Shock Force : 40KN peak
• Displacement : 76mm
• 최대가속도 : 80GN
• 최대지지하중 : 300kg
• 수평판 사이즈 : 700mm * 700mm
• 챔버 Model : SSE-69MI-AVS-VH
• Temp. range : -60 ~ 150℃
• Humidity range : 50 ~ 95% R.H
. 온도변화율 : 5℃/min
• 챔버 Size : 1200*1200*1000 (W*D*H)
아래사진은 시험장비에 제품이 장착되었을때 사진입니다.

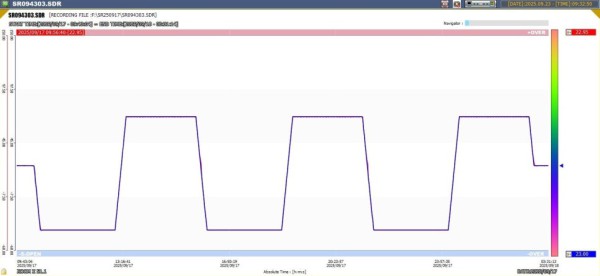

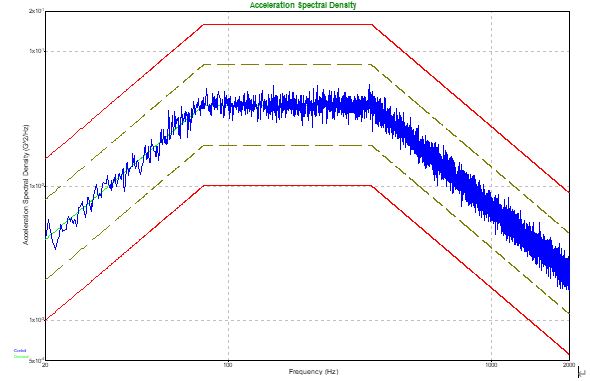

위 그림은 복합진동 시험 후 결과에 대한 그래프입니다.
모든 시험과정은 시험 성적서 첨부되며 규격에 맞게 시험을 진행한 경우 KOLAS 인증 성적서로 발급받으실수 있습니다.
