안녕하세요^^ 국제공인시험기관, 한국신뢰성기술센터 입니다.
이번 포스팅은, MIL-STD-810G 규격의 저압고도 시험 입니다.
최근 항공 물류의 발달로 수많은 산업용 장비와 전자기기들이 항공기를 통해 전 세계로 운송되고 있습니다. 하지만 항공기의 화물칸이나 고지대와 같은 환경은 우리가 일상적으로 생활하는 지상(평지)의 환경과 완전히 다른 조건을 가지고 있습니다. 가장 대표적인 차이점이 바로 '낮은 기압'입니다.
높은 고도로 올라갈수록 대기압은 급격하게 낮아지는데, 이 과정에서 제품 내부와 외부의 압력 균형이 깨지게 됩니다. 밀폐된 부품이나 외함이 부풀어 올라 파손되거나, 공기 밀도가 낮아져 절연 파괴나 냉각 효율 저하로 인한 과열 고장이 발생할 수 있습니다.
오늘은 제품이 항공 운송 및 고고도 저장 환경을 안전하게 버텨낼 수 있는지 검증하는
MIL-STD-810G 규격의 '저압(고도) 시험'에 대해 소개해 드리겠습니다.
■ MIL-STD-810G Method 500.5 저압(고도) 시험의 목적
미 국방성 한계 환경 시험 규격인 MIL-STD-810G Method 500.5는 제품이 지상 고도 지역에 저장되거나, 항공기를 통해 운송되는 과정에서 마주하는 저기압 환경이 제품의 신뢰성에 미치는 영향을 평가하는 것을 목적으로 합니다.
그중에서도 오늘 살펴볼 Procedure I (Storage/Air Transport, 저장 및 항공 운송) 절차는, 제품이 비구동(작동하지 않는) 상태로 항공기 화물칸에 실려 이동하거나 고지대 창고에 보관될 때의 안전성을 검증합니다. 운송 중에 기압 변화로 인해 제품의 구조적 결함이나 밀폐 성능 저하가 발생하는지 사전에 확인하는 매우 중요한 시험입니다.
저희 한국신뢰성기술센터는 KOLAS(한국인정기구) 공인시험기관으로서, 군용 규격이 요구하는 정밀한 감압 상태와 환경 제어 기준을 엄격히 준수하여 신뢰도 높은 데이터를 도출하고 있습니다.
(저희 한국신뢰성기술센터에서 정밀한 고도시험을 위해 세팅된 전문 시험 장비의 모습입니다.).
■ Procedure I (저장 및 항공 운송)의 핵심 시험 조건

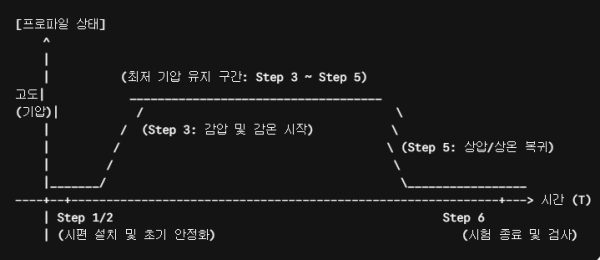

MIL-STD-810G 규격 내의 시험 절차를 한눈에 파악할 수 있도록 정리된 다이어그램입니다.
시험 표준 규격: MIL-STD-810G:2008, Method 500.5, Procedure I
적용 환경: 저장 및 항공 운송 환경 (비구동 상태)
주요 시험 프로세스:
감압 단계 (상승 모사): 지상 기압 상태에서 제품이 운송될 목표 고도(일반적으로 항공 운송 기준 4,572 m / 15,000 feet 또는 군용 기준 고도)의 기압까지 서서히 압력을 낮춥니다. 고도 변화율은 10m/s를 초과 하여서는 안됩니다.
유지 단계: 목표 저기압 상태(예: 4,572 m 고도 및 특정 온도(화물실 온도에 따름)에 도달하면, 규격에서 정한 시간(일반적으로 최소 1시간 이상) 동안 기압을 일정하게 유지하며 제품의 거동을 관찰합니다.
복압 단계 (하강 모사): 유지 시간이 종료되면 제품에 무리가 가지 않도록 규정된 속도에 맞춰 다시 지상의 정상 기압으로 복귀시킵니다.
■ 안정성 분석 및 결과 판정
구조적 변형 및 파손 검사 : 내·외부 압력 차이로 인해 외함(케이스)이 부풀어 오르거나 변형되었는지, 접합 부위에 크랙이 발생했는지 육안 및 정밀 계측기로 검사합니다.
밀폐 및 누출 여부 확인 : 제품 내부에 포함된 액체(냉각수, 오일 등)나 가스가 저압 상태에서 외부로 누출(Leak)되었는지 면밀히 확인합니다.
최종 기능 작동 점검 : 지상 기압으로 복귀한 제품에 전원인가가 가능한 경우 전원을 인가하여, 운송 중 가해진 저압 스트레스로 인한 내부 부품의 결함 없이 정상적으로 구동되는지 최종 판정합니다.
(본 포스팅에 활용된 시험 시료는 고객사의 소중한 기술 자산이자 보안 사항이므로 안전하게 모자이크 처리 후 업로드되었습니다.)
저희 센터는 철저한 보안 모니터링 시스템 속에서 시험을 진행하므로, 기술 유출에 대한 걱정 없이 안심하고 시료를 맡기실 수 있습니다. 시험 완료 후에는 국제적으로 효력을 인정받는 KOLAS 공인 성적서를 신속하게 발행해 드립니다.
